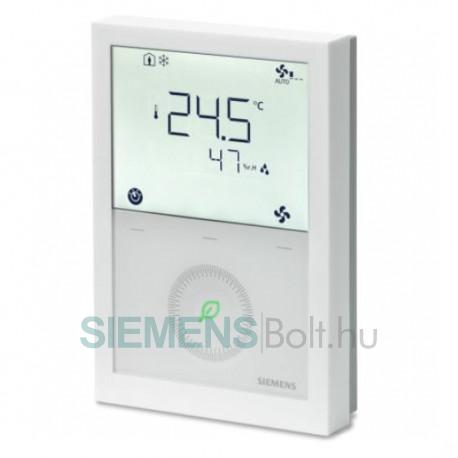

Siemens RDG260KN Szobatermosztát KNX kommunikációval AC 24 V/DC 24 V

RDG260KN

Új termék

Fan-coil alkalmazásokhoz, univerzális alkalmazásokhoz és DX típusú kompresszoros alkalmazásokhoz.

  • KNX bus kommunikáció (S-Mód, LTE-Mód)
  • Beépített hőmérséklet és páratartalom érzékelő
  • Helyiséghőmérséklet és páratartalom szintjének szabályozása
  • Zöld levél kijelzés
  • RDG260KN: DC 0...10 V vagy On/Off szabályozó kimenetek
  • Ventilátor kimenetek 3-fokozatú, 1-fokozatú vagy DC 0...10 V jellel
  • 3 multifunkcionális bemenet kártya-kontaktushoz, külső érzékelőhöz, stb.
  • Működési módok: Komfort, Energiatakarékos és Védett
  • Automatikus vagy manuális ventilátor sebesség szabályozás
  • Automatikus vagy manuális fűtés/hűtés átváltás
  • Üzembehelyezés helyi HMI-n keresztül, vagy SyncoTM ACS vagy ETS eszközzel
  • Üzembehelyezés Siemens okostelefonos alkalmazással (PCT Go AndroidTM-ra)
  • Működési feszültség RDG260KN: AC 24 V vagy DC 24 V

Bővebb leírás

Megrendelésre, várható kiszállítás 5 munkanap

106 804 Ft


Ingyenes kiszállítás

Fizetési módok
Fizetési módok

További adatok

Szabályozás alkalmazások
Az RDG2..KN KNX helyiségtermosztátok az alábbi alkalmazásokhoz használhatók:
Fan-coil készülékek On/Off vagy modulációs/DC szabályozó kimenetekkel:

  • 2-csöves rendszer
  • 2-csöves rendszer elektromos fűtővel
  • 2-csöves rendszer radiátoros/padló fűtéssel
  • 2-csöves/2-fokozatú rendszer
  • 4-csöves rendszer
  • 4-csöves rendszer elektromos fűtővel
  • 4-csöves rendszer PICV és 6-járatú szeleppel – mint átváltással (RDG260KN)

Hűtött/fűtött mennyezetek (vagy radiátorok) On/Off vagy modulációs/DC szabályozó kimeneteken keresztül:

  • Hűtött/fűtött mennyezet
  • Hűtött/fűtött mennyezet elektromos fűtővel
  • Hűtött/fűtött mennyezet és radiátoros/padló fűtés
  • Hűtött mennyezet és radiátoros/padló fűtés
  • Hűtött/fűtött mennyezet/2-fokozatú
  • Hűtött/fűtött mennyezet (4-csöves) 6-járatú szeleppel (RDG260KN)
  • Hűtött/fűtött mennyezet PICV és 6-járatú szeleppel – mint átváltással (RDG260KN)

Kompresszoros alkalmazások On/Off szabályozáson keresztül:

  • Fűtés vagy hűtés, kompresszor DX-típusú készülékben
  • Fűtés vagy hűtés, kompresszor DX-típusú készülékben elektromos fűtővel
  • Fűtés és hűtés, kompresszor DX-típusú készülékben
  • Fűtés vagy hűtés/2-fokozatú, kompresszor DX-típusú készülékben

Általános funkciók

  • Helyiséghőmérséklet szabályozás beépített hőmérséklet érzékelő vagy külső helyiséghőmérséklet/visszatérő levegő hőmérséklet érzékelő alapján
  • Helyiség relatív páratartalom szabályozása beépített páratartalom érzékelő alapján (páratartalom funkció kikapcsolható)
  • Min./max. páratartalom szabályozása hőmérsékleti alapjel emeléssel és párásító/szárító készülék engedélyező kontaktus kapcsolásával
  • Padlófűtés hőmérséklet korlátozása
  • Befújt levegő min. és max. hőmérsékletének korlátozása
  • Működési mód kiválasztása működési mód gombbal
  • Gombzár funkció, az egyes gombokra függetlenül egymástól (automatikusan vagy manuálisan aktiválható)
  • Átváltás fűtés és hűtés üzemmód között (automatikusan helyi érzékelő vagy bus jel alapján, vagy manuálisan)
  • Paraméterek jelszavas védelme (gyári alapértékként ez tiltva van)
  • Tisztítási funkció 2-járatú szeleppel
  • Szelep ellenőrzése leragadás ellen
  • Emlékeztető a ventilátor szűrőjének tisztítására

Alapjelek és kijelzés

  • Helyiséghőmérséklet alapjel min. és max. korlátozása: – Komfort korlátozás (min. és max. korlátozás) – Energiamegtakarítási koncepció (min. és max. korlátozás külön fűtésre és hűtésre)
  • Ideiglenes Komfort üzemmód meghosszabbítás
  • Zöld levél kijelzés funkció
  • Aktuális helyiséghőmérséklet vagy beállított alapjel kijelzése ℃, ℉ vagy mindkettőben

Beállítások

  • Alkalmazás kiválasztás DIP kapcsolókkal vagy külső üzembehelyező szoftverrel (ACS, ETS és Siemens okostelefon alkalmazás PCT Go Android™-ra)
  • Paraméterek letöltése külső üzembehelyező szoftverrel (ACS, ETS és Siemens okostelefon alkalmazás PCT Go Android™-ra)
  • Az üzembehelyezési és szabályozás paraméterek gyári értékeinek visszatöltése

Ventilátor

  • 1-fokozatú, 3-fokozatú vagy DC 0...10 V ventilátor szabályozás RDG200KN és RDG260KN készülékekkel (automatikus vagy manuális ventilátor működtetés)
  • Fejlett ventilátor szabályozási funkciók, pl. ventilátor ütés, ventilátor indulás késleltetés, kiválasztható ventilátor működés (engedélyezve, tiltva, fűtés/hűtés módtól függően, vagy min. és max. sebesség meghatározással)
  • Ventilátor indítása a fan-coil hőmérséklete alapján (fűtés) elkerülendő a fűtés alatti hideg levegőt
  • Ventilátor kimenet csak a 2. fokozatban engedélyezve (2-csöves/2-fokozatú)
  • Ventilátor sebesség átkapcsolása a manuálisról automatikusra a holt zónában – elkerülendő az energia veszteséget (kiválasztható funkció)

Speciális funkciók

  • Csere funkció 2-csöves és 2-fokozatú alkalmazáshoz a fűtés 1 st fokozat átkapcsolásával a hűtés 2 nd fokozatra
  • 6-járatú golyóscsap szabályozása hűtött és fűtött mennyezetnél, DC 0…10 V, DC 2…10 V és invertált DC 10…0 V, DC 10…2 V jelekkel (RDG260KN)
  • 6-járatú golyóscsap átváltással (On/Off – nyit/zár jel) és PICV DC 0…10 V történő szabályozása – Hűtött és fűtött mennyezet/padló esetében (RDG260KN) – Fan-coil alkalmazás (RDG260KN)
  • 6-járatú golyóscsap szabályozása KNX S-Módon keresztül (RDG200KN és RDG260KN)
  • Áramlás korlátozás funkció PICV-nél fűtés üzemmódban (RDG260KN)

Bemenetek/kimenetek
3 multifunkcionális bemenet választható az alábbi eszközök számára:

  • Ablakkontaktus, működési mód átváltására Védett üzemmódba
  • Jelenlét érzékelő kapcsoló jele működési mód átváltására Komfort üzemmódba
  • Érzékelő automatikus fűtés/hűtés átváltáshoz
  • Kapcsoló manuális fűtés/hűtés átváltáshoz
  • Külső helyiséghőmérséklet vagy visszatérő levegő hőmérséklet érzékelő
  • Harmatpont érzékelő
  • Elektromos fűtő engedélyezése
  • Hiba bemenet
  • Monitor bemenet hőmérséklet érzékelő vagy állapot kapcsoló számára
  • befújt levegő hőmérséklet érzékelő
  • Hőcserélő hőmérséklet érzékelő
  • Külső hőmérséklet határoló
  • Hotel jelenlét érzékelő

Kiválasztható relé funkciók:

  • Külső eszköz lekapcsolása Védett üzemmód alatt
  • Külső eszköz bekapcsolása (pl. szivattyú) fűtés/hűtés hőigény esetén
  • Fűtés/hűtés szekvencia állapot kimenete
  • Párátlanítás/nedvesítés szabályozó kimenet

KNX kommunikáció jellemzői

  • KNX bus (CE+ és CE- terminálok) Synco™ készülékekkel vagy KNX kompatibilis eszközökkel való kommunikációhoz
  • Külső hőmérséklet vagy pontos idő kijelzése KNX busról
  • Időprogram és alapjel központi szabályozása KNX busról
  • Energiatakarékos alapjel szabályozása KNX busról
  • Relatív páratartalom alapjel KNX busról
  • KNX-es szelepmozgatók és ventilátor szabályozása (S-Módú eszközök)
  • Energiaellátás optimalizálása energia hőigény alapján Synco™ RMB795B központi szabályozó készülékről
  • Együttműködés Siemens AQR.. és QMX.. érzékelőkkel a helyiség páratartalom és helyiséghőmérséklet mérésére
  • Együttműködés Siemens QMX.. helyiségkezelőkkel a helyiség páratartalom, helyiséghőmérséklet és ventilátor működési parancsok, valamint működési mód és alapjelek vonatkozásában

További információk:
Siemens RDG200KN & RDG260KN Adatlap

Siemens RDG200KN & RDG260KN Kezelési leírás

Siemens RDG200KN Szerelési leírás
