Siemens QVE1900 Áramláskapcsoló DN32 - DN200 Nagyobb

Nagykereskedelmi kedvezmény!

Amennyiben viszonteladó vagy projekthez tervez nagy mennyiségben vásárolni, kérje egyedi ajánlatunkat!

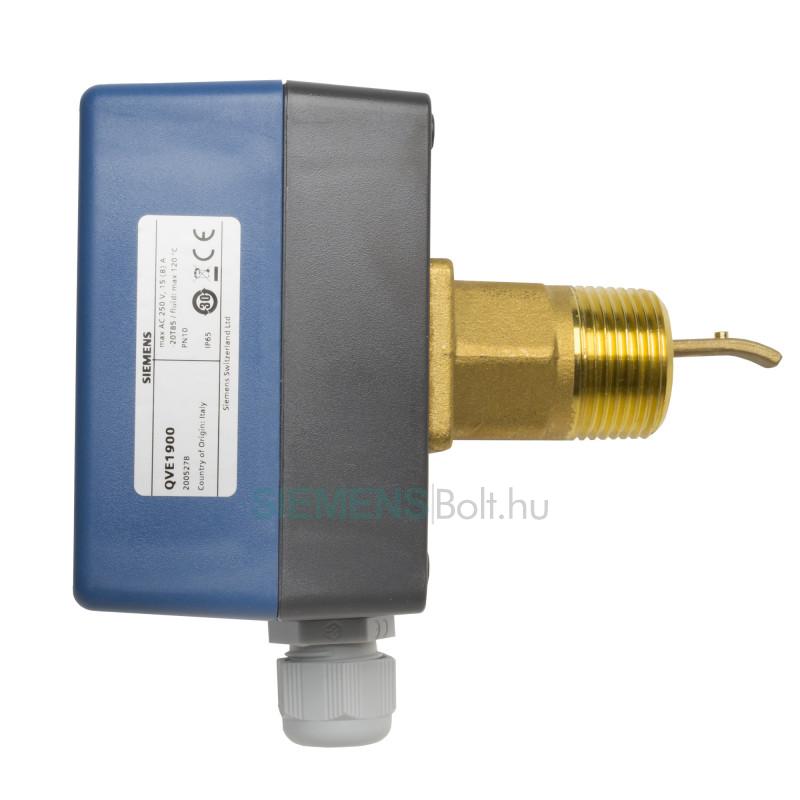

Siemens QVE1900 Áramláskapcsoló folyadékokhoz DN32 - DN200 csőátmérőhöz

QVE1900

Új termék

A rendszer működésének monitorozására folyadékok és gázok esetén.

Bővebb leírás

Raktáron található mennyiség: 15 darab

Készleten, várható kiszállítás 1-2 munkanap

50 990 Ft

1 683 Ft

Fizetési módok
Fizetési módok

További adatok

Alkalmazás:
HVAC rendszerekben, az áramló folyadékok felügyeletéhez, különösen hűtési, hőszivattyús és fűtési rendszerekben, pl. kazánokhoz, hőcserélőkhöz, stb.

A készülék az alaplapból (melyhez kapcsolódik a menetes rögzítő csonk, és melynek méretei a „Méretek” fejezetnél megtalálható), valamint egy burkolatból áll. Az alaplap tartalmazza a mikrokapcsolót, a billenő nyelvet az állító csavarral (a be- /kikapcsolási pontokhoz), a lapát rögzítő mechanizmusát és egy kivezetést a csatlakozó kábel számára. Négy különböző hosszúságú lapát valamint a lapát rögzítéséhez szükséges csavarok mellékelve vannak. A burkolat két csavarral rögzíthető az alaplaphoz.

Beépítés:
  • A helyszínen szerelje fel a bekötő kábelt és építse be a fogadó R1"-os T-idomot, még a készülék felszerelése előtt.
  • Függőlegesen helyezze el az áramláskapcsolót a vízszintes csővezetékbe.
  • Ügyeljen az előírt áramlási irány betartására (a készülék burkolatán van egy nyíl).
  • A stabilitás érdekében, a rövid lapátokat ne alkalmazza nagyobb csőátmérők esetében.
Üzembe helyezés:
  • A be-/kikapcsolási pont magasabb kapcsolási értékre történő beállításához az állító csavart óramutató járási irányába kell elforgatni.
  • Ha az áramláskapcsolót függőleges csővezetékbe építik, akkor a lapát súlyát kompenzálni kell a be-/kikapcsolási pont állításához tartozó csavarral (Ez a beépítés nem ajánlott, lásd szerelési leírásban).

Digitális kimenet, kapcsolt feszültség:
250 VAC
Digital output, switching current: 15 (8) A
Elektromos csatlakozás: Csatlakozó terminálok (csavaros)
Névleges mérte, csővezeték: DN32 - DN200
Csatlakozás: R 1 " menet
Digitális kimenetek: 1-pin , Potenciálmentes , Váltó kontaktus
PN osztály: PN 10
Közeg hőmérséklet: -20...120 °C
Környezeti hőmérséklet, működés: -20...85 °C
Szeleptest anyaga: Sárgaréz
Védettség: IP65
Méretek (SZ x Ma x Mé): 108 x 70 x 132 mm
