Siemens ADN10 egyenes visszatérő radiátorszelep Nagyobb

Nagykereskedelmi kedvezmény!

Amennyiben viszonteladó vagy projekthez tervez nagy mennyiségben vásárolni, kérje egyedi ajánlatunkat!

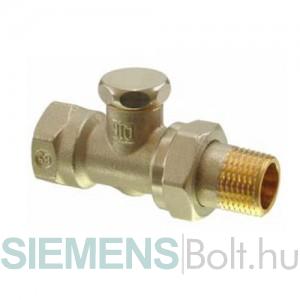

Siemens ADN10 egyenes visszatérő radiátorszelep

ADN10

Új termék

  • Nikkelezett sárgaréz szeleptest
  • Beépített előbeállítási lehetőség a kv-értékhez
  • 3/8" Dn10
  • kv=0.15-1.8 m3/h

Bővebb leírás

Készleten, várható kiszállítás 1-2 munkanap

2 032 Ft

1 320 Ft

Adatlap

Névleges térfogatáram 1.8
Névleges átmérő (DN) 10

További adatok

Leírás:
Radiátor visszatérő szelep
-Beépített előbeállítási lehetőség a kv-értékhez
- Belső menetes és hollandis csatlakozás az ISO 7/1-szerint
- Az előbeállítás védett a takarókupak által
-Nikkelezett sárgaréz szeleptest
-Műanyag állítófogantyú
A visszatérő radiátor szelepek melegvizes fűtési rendszerekhez lettek tervezve:
Segítségükkel el lehet zárni a víz áramlási útját a karbantartási munkálatok idejére, vagy a radiátorok cseréjének az időtartamára, továbbá megfelelő előbeállításukkal hidraulikus beszabályozást lehet elvégezni a rendszeren ha például a termosztatikus radiátorszelep maga erre nem alkalmas.
Visszatérő radiátorszelep fojtásszabályozási funkcióval a hidraulikai beszabályozásért és elzárásra a radiátor leszerelésénél.

A radiátorszelepeket meleg vizes fűtési rendszerekben lehet használni kézi hőmérséklet szabályozásra, vagy kézi zóna szabályozásra illetve korlátozásra. A kézi radiátorszelpeket alapvetően olyan helyekre javasoljuk, ahol lényeges az ár és nincs szükség maximális energia megtakarításra, illetve ahol nem szükséges magas komfortú (automatikus) fűtés szabályozás.

Karbantartás:
A visszatérő radiátorszelepek karbantartás mentesek.

Egyenes kivitel

Sarok kivitel

DN

kv-érték [m3/h]
beállítási tartomány

ADN10

AEN10

10

0 … 1,8

ADN15

AEN15

15

0 … 2,5

ADN20

AEN20

20

0 … 3,0



Típus számok

kv-érték [m3/h]a különböző előbeállítási pozícióknál



0.25

0.5

0.75

1

1.5

2

2.5

3

3.5

4

kvs

ADN10 /
AEN10

0.15

0.35

0.45

0.6

0.9

1.2

1.5

1.6

1.7

1.8

1.8

ADN15 /
AEN15

0.2

0.4

0.5

0.65

1.0

1.3

1.7

1.9

2.1

2.3

2.5

ADN20 /
AEN20

0.2

0.4

0.6

0.8

1.3

1.8

2.2

2.4

2.6

2.8

3.0















Méretek (mm)

Menet(inch)

Súly

Type

DN

l1

l2

l3

l4

B

C

Rp

R

G

ADN10

10

51

76







40

3/8

3/8B

5/8

0.150

ADN15

15

53

81







41

1/2

1/2B

3/4

0.210

ADN20

20

61

92







40

3/4

3/4B

1

0.325

AEN10

10





27

51

23

34

3/8

3/8B

5/8

0.125

AEN15

15





30

57

27

36

1/2

1/2B

3/4

0.200

AEN20

20





34

65

30

33

3/4

3/4B

1

0.280



Jellemző

Érték

PN osztály

PN 10

Delta Pmax

60 kPa

Csatlakozó menet

Rp/R 3/8 "

DN

10

kvs

0…1.8m3/h

Kv

0…1.8m3/h

Szelep kialakítása

Throughput

Közeg

Víz/glycol

Közeg hőmérséklet

1...120 °C

Engedélyezett működési nyomás

1000 kPa

Szeleptest anyaga

Sárgaréz Ms58, matt nikkelezett

PDF formátumú letölthető dokumentáció
