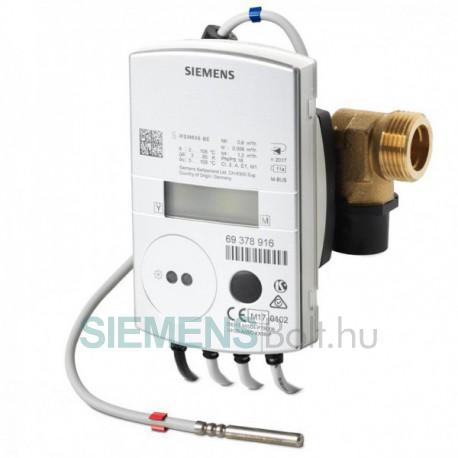

Siemens WSM625-FE/LG Ultrahangos hőmennyiségmérő Qn: 2,5 m3/h, 130 mm b. hossz, 11 év élettartam, MBUS Nagyobb

Nagykereskedelmi kedvezmény!

Amennyiben viszonteladó vagy projekthez tervez nagy mennyiségben vásárolni, kérje egyedi ajánlatunkat!

Siemens WSM625-FE/LG Ultrahangos hőmennyiségmérő Qn: 2,5 m3/h, 130 mm b. hossz, 11 év élettartam, MBUS

WSM625-FE/LG

Új termék

Megrendelésre, várható kiszállítás 5 munkanap

98 819 Ft

1 530 Ft

Fizetési módok
Fizetési módok

Adatlap

Beépítési hossz 130 mm
Névleges térfogatáram 2.5
Csatlakozás Külső menet
Kommunikáció M-bus
Alkalmazás Fűtés

További adatok

  • Térfogatáramainak és hőmennyiségeinek mérésére.
  • Kopásmentestechnológia, mivel nem tartalmaz mozgó alkatrészeket.
  • EN 1434 és MID szerint engedélyezve, 2-es pontossági osztály

Kompakt mérőeszközök különféle mérőcsövekkel kialakítva:

  •  WSx5.. magas minőségű kompozit műanyag mérőarmatúrával
  • WSx6.. magas minőségű réz mérőarmatúrával
  • Választható beépítési helyzet (vízszintesen vagy függőlegesen), visszatérő vagy előremenő ágba (típustól függően)
  • Méréstartomány a térfogatáram 1:100-a az EN 1434-nek megfelelően (a teljes tartomány 1:1000)
  • Optikai interfész EN 62056-21-szerint
  • Vezetékes M-bus, vagy vezeték nélküli M-bus RF kommunikáció
  • Elérhető normál fűtési mérőként, hűtési mérőként (opcionális) és kombinált fűtés/hűtési mérőként egyaránt
  • Öndiagnosztika

A fűtési (WSM5../WSM6..), hűtési (WSB5../WSB6..) és kombinált fűtés/hűtési (WSN5../WSN6..) hőmennyiségmérők mérőkészülékek, melyek energiafogyasztási adatok fizikailag korrekt mérésre használhatók. A készülékek magas minőségű műanyagból gyártott mérőarmatúrából (WSx5..) vagy réz mérőarmatúrából (WSx6..), 2 db készre szerelt hőmérséklet érzékelőből, és a számítóműből állnak és a hőfogyasztást a térfogatáramból és a hőmérsékletkülönbségből számítják ki. A WS.. modellek kompakt készülékek, ezáltal ideális megoldást jelentenek pl. apartmanok, lakóépületek hőfogyasztásának méréséhez.

Különböző változatokban érhetők el fűtési (WSM..), hűtési (WSB..), vagy kombinált fűtés/hűtési (WSN..) hőfogyasztás mérésére.

Megkötés:
A hőmérséklet érzékelők a WS.. kompakt mérőkben nem cserélhetők.

Mérő kialakítása
A készülék a mérőarmatúrából, 2 db készre szerelt hőmérsékletérzékelőből, és a
számítóműből (elektronikából) áll. Az elektronika hosszú élettartamú elemmel szerelt, amely
akár 11 éves élettartamot tesz lehetővé.

Ultrahangos mérési alapelv
A térfogatáram mérése kopásmentes ultrahangos mérési elven történik, amely nem tartalmaz mozgó/kopó alkatrészeket.
Egy adott időszak alatt a fűtőközegtől a fogyasztó felé átadott hőenergia nagysága arányos az előremenő fűtési ág és a visszatérő ág közti hőmérséklet különbséggel, valamint az átáramlott térfogatáram nagyságával.

A vízmennyiség mérése a mérőcsőben ultrahangos impulzusokkal történik, melyek váltakozó irányba (áramlási iránnyal megegyezően, illetve azzal szembe) kerülnek kibocsátásra. Az áramlási iránnyal szemben az időtartam a jel kibocsátása és fogadása között nő, áramlási irányban kibocsátva csökken.

A vízmennyiség ebből a mért időkülönbségből kiszámítható (a vízsebesség és áramlási keresztmetszet alapján)

Az előremenő és visszatérő hőmérsékleteket platina érzékelőelemekkel mérjük.

A vízmennyiség, valamint az előremenő és visszatérő közti hőmérsékletkülönbség mérése periodikusan ismétlésre kerül, majd ezeket a készülék egy termikus koefficienssel integrálja.
Ennek eredményeként meghatározza a fogyasztott hőenergia mennyiségét, mely tárolásra és kijelzésre kerül kWh-ban, illetve a térfogatáram m3-ben.

A WS.. intelligens, adaptív hőmérsékletmérési algoritmusokat alkalmaz. Változó rendszer körülmények esetében (pl. hirtelen megnövekvő áramlás), a WS.. egy időre átvált gyors hőmérsékletmérési intervallumokra. Így gyakorlatilag a mérő mindig adaptálja saját működését az aktuális rendszer körülményekhez és a rendszerben meglévő
hőmérsékleteket nagyon pontosan méri.

Számítómű
Minden mérőcsőhöz ugyanaz az integrált standard elektronikai egység tartozik.

Optikai kommunikációs interfész
A mérőeszközöket ellátták egy optikai kommunikációs interfésszel, mellyel a helyszínen
lehetséges az adatok kiolvasása, illetve a készülék beállítása egy WZR-OP-USP optikai
kiolvasó fej használatával, valamint az UltraAssist szoftver segítségével.

M-bus kommunikáció (opcionális)
A mérőeszközök távolról is kiolvashatók egy M-bus mester készülékkel, ha a mérőeszközök
M-bus kommunikciós képességgel rendelkeznek.

M-bus RF kommunikáció (opcionális)
Ha a mérőeszköz M-bus RF kommunikációs kivitelű, rádiós jelekkel távolról is kiolvasható.

Szabotázs jelzés
Ahhoz, hogy a mérőket kinyissák, a készülékek fedelén lévő hitelesítési szalagot el kell
szakítani.

Ön-diagnosztika
A mérő készülékek folyamatos önellenőrzéseket hajtanak végre, így biztosítva az esetleges
szerelési, működési vagy készülék hibák azonnali felismerését és kijelzését.
