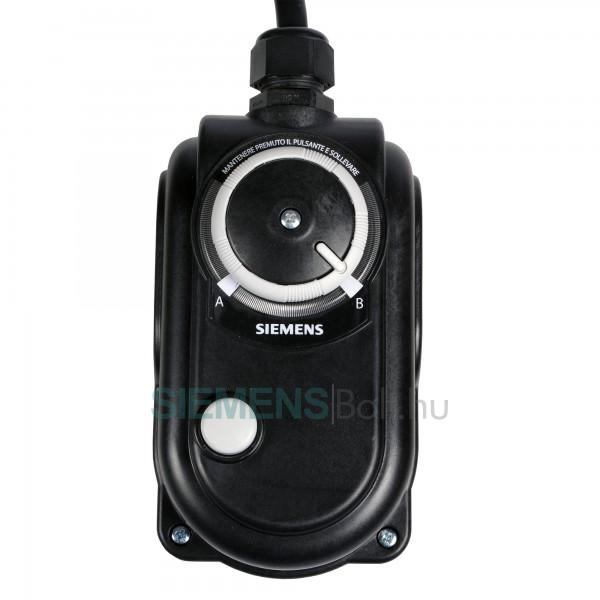

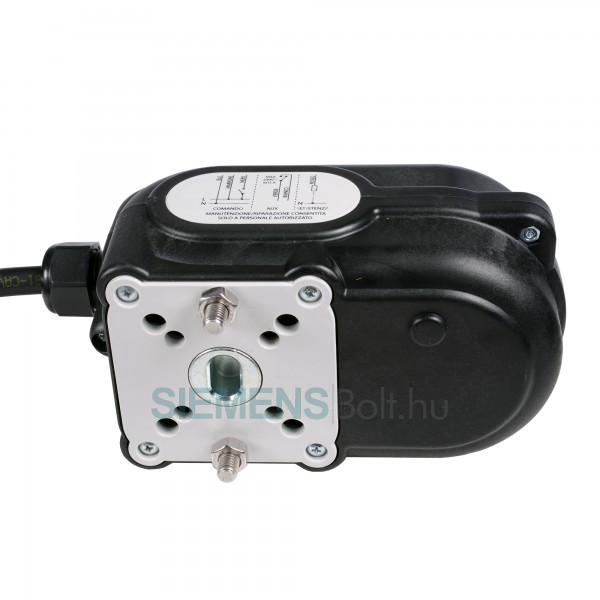

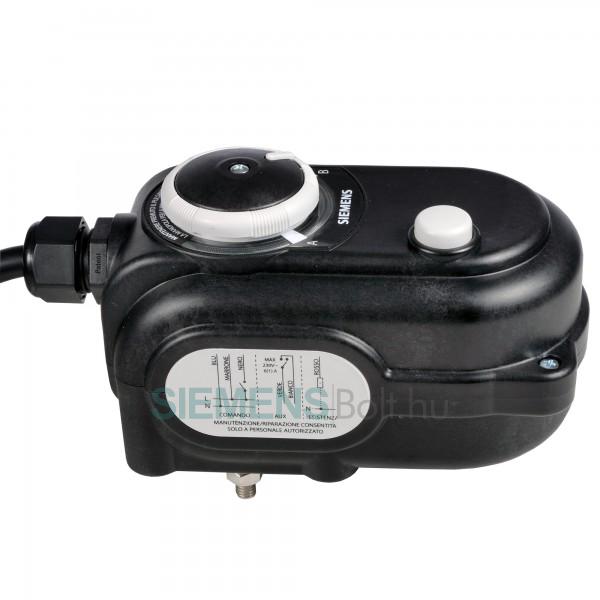

Siemens SMP48 Elektromos forgatómotor 24 VAC I/VBZ.. és I/XBZ.. golyóscsapokhoz

Fűtési és légkondicionálási rendszerekben hideg víz és meleg víz szabályozására (minimális hőmérséklet -10°C glikollal). Sűrített levegős felhasználásra is alkalmas).

Tudnivaló: Glikolos alkalmazásoknál, valamint 15 ° C alatti hűtővízes alkalmazásoknál kötelező a kondenzáció elkerülése érdekében a fűtő ellenállás bekötése; ugyancsak javasolt I / KIT_PROLUNGA távtartó használata a szeleptesttel való összeépítés során.

A forgatómotorok rugós visszatérítés nélküli kivitelek.
Hőigény esetében a szabályozó egy on-off vezérlőjel kibocsátásával zárja a forgatómotor kontaktusát és ezzel nyitja a csapot. A kívánt hőmérséklet elérésekor a szabályozó nyitja a kontaktust és ezzel lezárja a csapot. A beépített pozíciókapcsoló kontaktusa akkor zár, amikor a csap teljesen nyitott állapotba kerül, és azonnal nyit amint a csap elkezd zárni.

Pozíciókapcsoló állapota működés alatt:
- Zárva = A csap ki van nyitva
- Nyitva = A csap le van zárva

Tápfeszültség
SMP28: 230 Vac
SMP48 24 Vac
Frekvencia 50 Hz
Teljesítmény felvétel 8 VA
Futásidő (nyitás/zárás) 60s
Maximális nyomaték 18 Nm
Pozíciókapcsoló (végállás kapcsoló) 230V – 6 (1)

A Környezeti hőmérsékleti feltételek
Működés: -5° ÷ 50°C
Szállítás és tárolás: - 10 ... + 80°C
Környezeti páratartalom: 95%
IP Védettség: IP65
Csatlakozó kábel: H05 6 pólusú x 075
Tömszelence: PG 11 – IP 68 átvezető

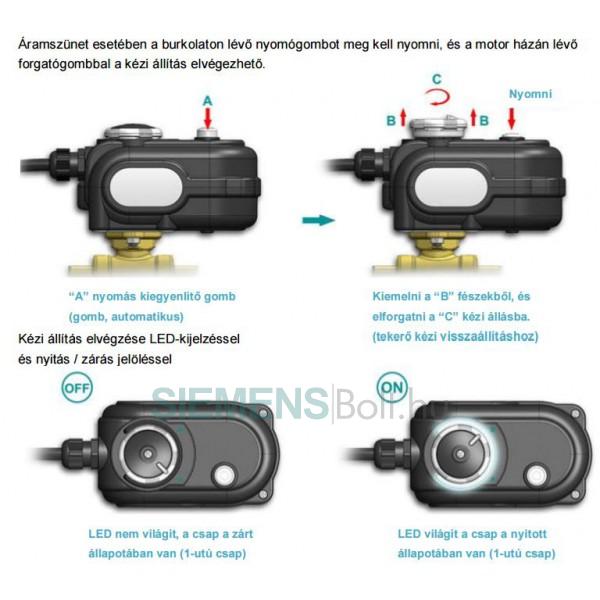

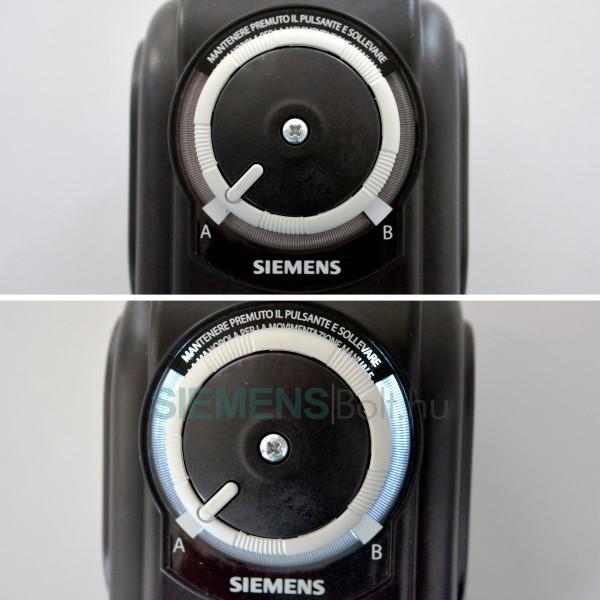

Kézi működtetés: Kézi nyitás / zárás

További információk:

Siemens SMP48 Adatlap
